PIN组件
海湾微波的大功率开关滤波组件极具有极强的竞争力.小功率开关滤波组件覆盖10MH～40GHz频段,腔体、LC、介质、波导、微带、MEMS等各种滤波器都能和开关组合，在小型化、低耗、高速等指标上上

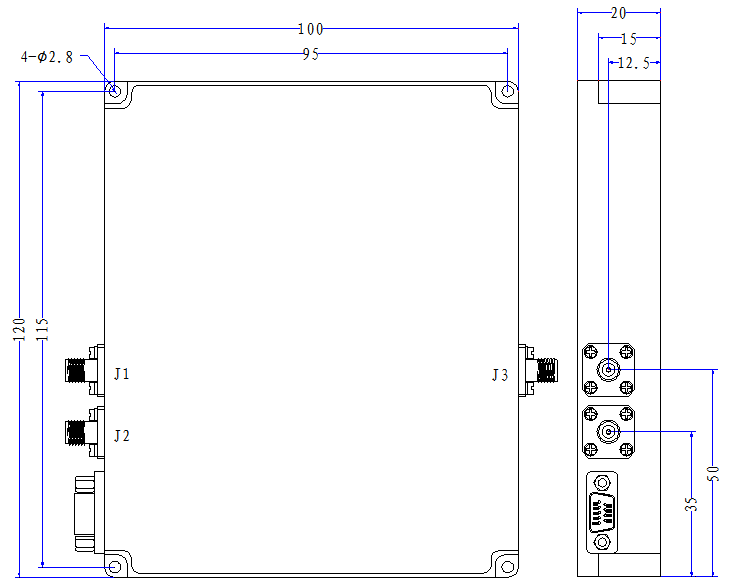

产品实例1
参数 | 要求 | 实测指标 | 外形图 |
频率范围 | 1 8550～8670MHz 2 8730～8850MHz 3 8910～9030MHz 4 9090～9210MHz 5 9270～9390MHz 6 9450～9570MHz |
| |
插入损耗 | ≤5dB | ≤5dB | |
驻波 | ≤1.6 | ≤1.5 | |
阻带抑制 | ≥30dB（fc±120MHz） ≥40dB（fc±180MHz） | ≥32dB ≥42dB | |
功率 | 峰值：40W，占空比35% | 满足 | |
开关时间 | ≤200ns | 满足 |
产品最大技术难点：插损

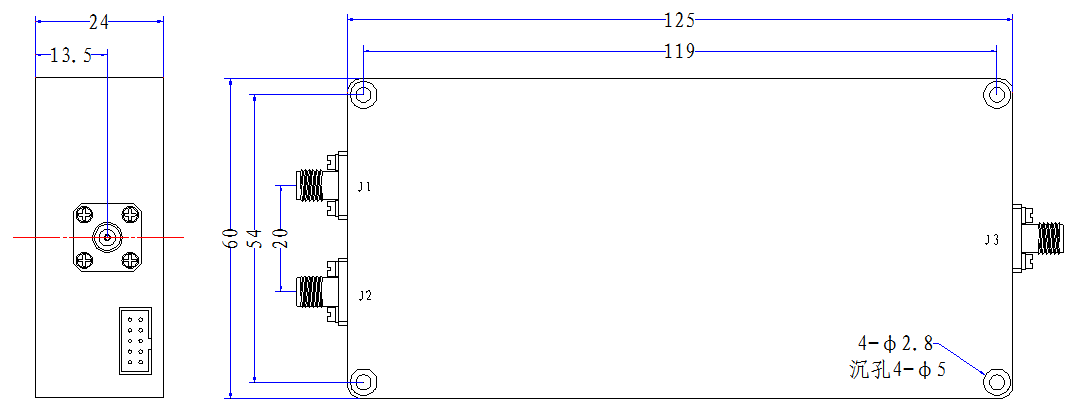

产品实例2
参数 | 要求 | 实测指标 | 外形图 |
频率范围 | 7.7625GHz 1dB带宽75MHz 7.8375GHz 1dB带宽75MHz 7.9125GHz 1dB带宽75MHz 7.9875GHz 1dB带宽75MHz |
| |
插入损耗 | ≤4dB | ≤4dB | |
驻波 | ≤1.5 | ≤1.4 | |
阻带抑制 | ≥33dB（fc±75MHz） ≥55dB（fc±112.5MHz） | ≥33dB ≥55dB | |
开关隔离 | J1和J2≥25dB | ≥26dB | |
功率 | 峰值：20W | 满足 | |
开关时间 | ≤1us | ≤100ns |
产品最大技术难点：插损

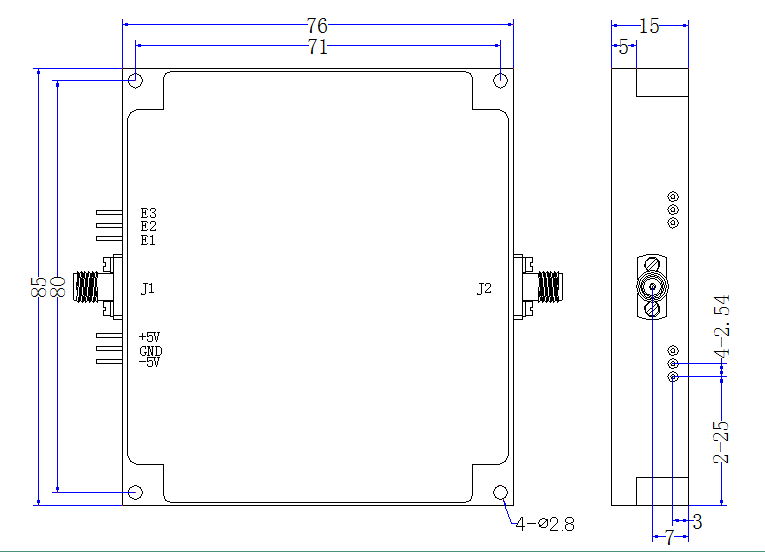

产品实例3
参数 | 要求 | 实测指标 | 外形图 |
频率范围 | 4475MHz 1dB带宽200MHz 4625MHz 1dB带宽200MHz 4775MHz 1dB带宽200MHz 4925MHz 1dB带宽200MHz |
| |
插入损耗 | ≤3dB | ≤3dB | |
驻波 | ≤1.5 | ≤1.4 | |
阻带抑制 | ≥60dB（fc±250MHz） | ≥60dB | |
开关隔离 | J1和J2≥50dB | ≥52dB | |
功率 | 44dBm | 满足 | |
开关时间 | ≤1us | ≤100ns |
产品最大技术难点：插损

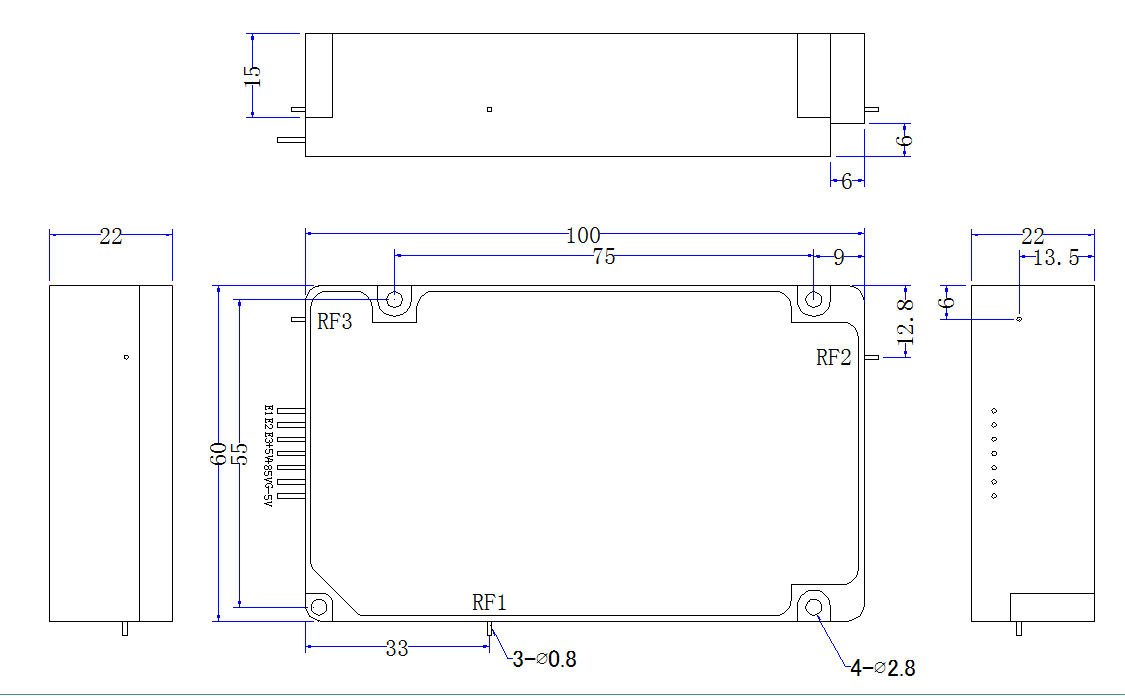

产品实例4
参数 | 要求 | 实测指标 | 外形图 |
频率范围 | 通道1 225MHz～400MHz 通道2 480MHz～530MHz 通道3 600MHz～700MHz |
| |
插入损耗 | ≤2dB | ≤1.8dB | |
驻波 | ≤1.3 | ≤1.2 | |
阻带抑制 | 通道1 450MHz≥40dB 通道2 400MHz≥45dB 600MHz≥40dB 通道3 DC～530MHz≥50dB | 满足 | |
开关隔离 | RF1和RF22≥20dB | ≥25dB | |
谐波抑制 | ≥50dB | 满足 | |
限幅电平 | ≤10dBm（RF2-RF3） | 满足 | |
功率 | 50dBm | 满足 | |
开关时间 | ≤2us | ≤2us |
产品包含三路开关滤波组件,单刀双掷开关和限幅器
技术亮点：插损、功率
